【回轉耙式格柵機】介紹:

　　用途：

　　GSHP型回轉耙式格柵除污機用于城市污水處理廠、自來水廠、雨水泵站等進水渠(井)，自動攔截并清除水中的漂浮物，保證下道工序的正常運行。

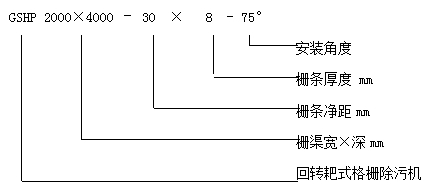

　　型號表示方式：

　　主要特點：

　　1、由于回轉耙式格柵除污機的柵條置于齒耙牽引鏈的中間位置(其它機械格柵置于牽引鏈之下)，改變了齒耙在清撈過程中的運動方向(與其它格柵相反)，避免把硬物帶入底部將齒耙及牽引鏈卡死;

　　2、在減速機輸出軸端的鏈輪盤上安裝了過載安全保護裝置，以避免因意外原因過載面損壞設備;

　　3、由于格柵機回轉鏈配帶多個除污齒耙，使得除污效率高，清污徹底;

　　4、結構緊湊、電氣控制簡單，便于實現自動化。

　　構造及工作原理：

　　GSHP型回轉耙式格柵除污機主要由驅動裝置、機架、主軸、柵條、托渣板、齒耙及牽引鏈組成。

　　在電機驅動下，通過減速機減速后，帶動鏈輪與鏈條運動，固定在回轉鏈條上除污齒耙鏈條在柵后運動到底部，經過導輪后翻轉到柵前迎水面的位置，繼續運動插入固定柵條的間隙中上行，把柵前攔截的污物提升帶出水面，并隨著鏈條的運動到出渣口處自動翻轉，污物自卸到格柵后的輸送機或渣桶中，完成除污過程，液體則通過柵條的柵隙流過，整個工作狀態連續循環進行。

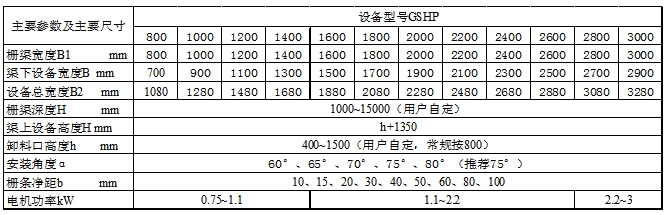

　　主要技術參數及安裝尺寸：

　　選型必備參數說明：

　　渠道的寬度B、渠道的深度H、水位H1、柵條間距b、材質要求。其他沒有要求的標配!

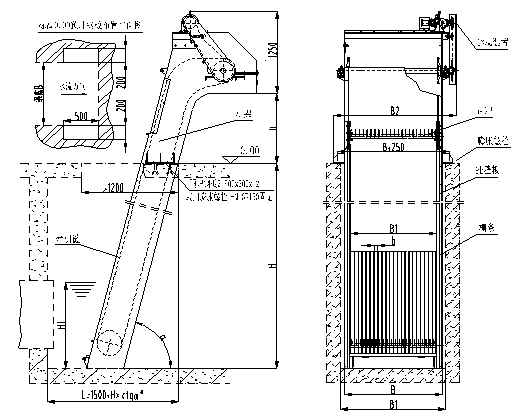

　　回轉耙式格柵除污機外形圖：

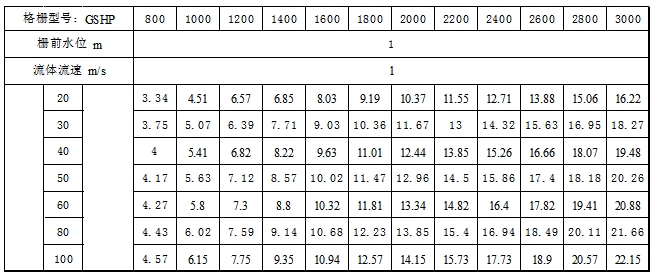

　　過水流量表：

　　說明:

　　如需配電器控制常規為手動控制。電控可帶PLC接口;可與其它設備聯動;可進行時間控制;可進行液位控制，在停機時段如格柵意外堵塞，使柵前水位達設定的事故高水位時，除污機可立即開動而不受周期的限制;可進行液位差控制，在停機時段如格柵意外堵塞，使柵前后水位差達設定的事故高水位時，除污機可立即開動。用戶需要時應在定貨時注明。
